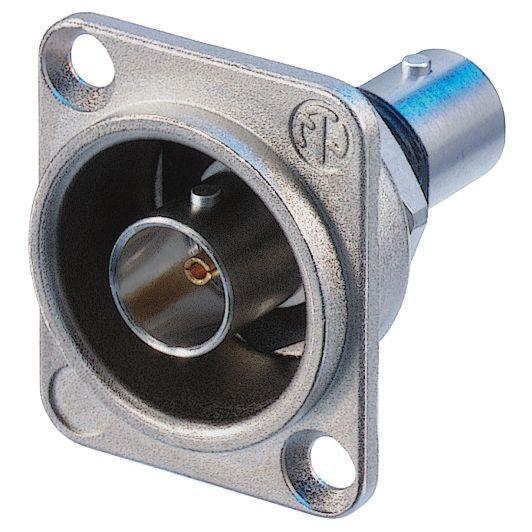

Neutrik Geïsoleerde BNC chassisconnector, doorvoer in vernikkeld D-vormig behuizing.

• Vergulde kooi-type middencontact
• Echt 75 Ω ontwerp voldoet aan de strenge HD-vereisten
• Geïsoleerde paneelbevestiging (lost potentiële aardingsproblemen op en voorkomt common-mode-beïnvloeding met andere verbindingen die via hetzelfde paneelaard-potentiaal worden geleid)
• Standaard D-vormige behuizing - zorgt voor vlakke montage en bescherming tegen beschadiging
• Kleurcodering mogelijk

Nieuw kooi-type contact:

• Gesloten contactontwerp - uiterst robuust
• Vergulde kooi-type clip - best mogelijke afscherming en laagste contactweerstand
  ​


Specificaties:
Product

• Titel: NBB75DFI
• Verbindingstype: BNC 75 Ω
• Geslacht: female

Elektrisch

• Signaaltype: HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
• Contactweerstand: ≤ 3 mΩ (binnenste)
• Contactweerstand: ≤ 2 mΩ (buitenste)
• Diëlektrische sterkte: 1,5 kVdc
• Impedantie: 75 Ω
• Isolatieweerstand: > 5 GΩ
• Nominale spanning: <50

VVSWR

• ≤1.03/>37 dB tot 1 GHz
• ≤1.05/>32 dB tot 2 GHz
• ≤1.08/>28 dB tot 3 Ghz

Mechanisch

• Insteekkracht: < 25 N
• Levensduur: > 1000 steekverbindingscycli
• Vergrendeling: Bajonet
• Montagerichting: Frontmontage
• Chassisvorm: D

Materiaal

• Contacten: Messing (CuZn39Pb3), 0.2 µm AuCo (middencontact)
• Insert: PTFE
• Behuizing: Polyacetaal (POM) (isolerende behuizing)
• Behuizingsbekleding: Optalloy®
• D-vormige behuizing: Zinkspuitgietwerk (ZnAl4Cu1) gal Ni-bekleding

Omgevingscondities

• Temperatuurbereik: -30 °C tot +85 °C
