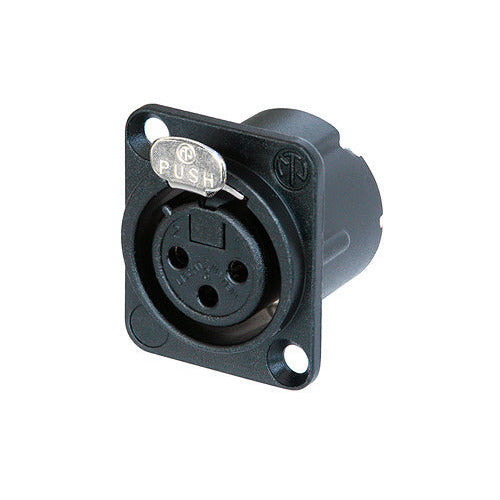

Neutrik 3-polige vrouwelijke XLR-connector.

• Volledig metalen behuizing biedt optimale RF-bescherming en elektromagnetische afscherming
• Duplex aardcontact voor uitstekende contactintegriteit tussen chassis en kabelconnector
• Uniek kooi-type vrouwelijk contact op de 3-polige versie verhoogt de geleidbaarheid en vermindert slijtage op het gemonteerde mannelijke contact
• Vrouwelijk contact heeft een soldeerdrempel om te voorkomen dat soldeer in het contactkoppelgebied loopt
• Grotere soldeercontacten voor eenvoudigere aansluiting
• Optionele verbinding om pin 1 eenvoudig aan de chassisaarde te koppelen
• D-vormige behuizing zorgt voor installatiecompatibiliteit met de industriestandaard D-montagematen
• Behuizing: Zwart

Specificaties:
Product

• Naam: NC3FD-LX
• Verbindingstype: XLR
• Geslacht: vrouwelijk

Elektrisch

• Capaciteit tussen contacten: ≤ 4 pF
• Contactweerstand: ≤ 5 mΩ
• Diëlektrische sterkte: 1,5 kVdc
• Isolatieweerstand: > 10 GΩ (initieel)
• Nominale stroom per contact: 16 A
• Nominale spanning: < 50 V

Mechanisch

• Insteekkracht: ≤ 20 N
• Uittrekkracht: ≤ 20 N
• Levensduur: > 1000 koppelcycli
• Draaddikte: max. 2.5 mm²
• Draaddikte: max. 14 AWG
• Bedrading: Soldeercontacten
• Vergrendeling: Klikgrendel
• Chassisvorm: D

Materiaal

• Contactbekleding: 2 µm Ag over 2 µm Ni
• Contacten: Brons (CuSn6)
• Inleg: Polyamide (PA 6.6 30 % GR)
• Vergrendelelement: Staal Ck67
• Behuizing: Zinkspuitgietwerk (ZnAl4Cu1)
• Behuizingsbekleding: Zwart

Omgeving

• Ontvlambaarheid: UL 94 HB
• Normnaleving: IEC 61076-2-103
• Beschermingsklasse: IP 40
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -30 °C tot +80 °C
