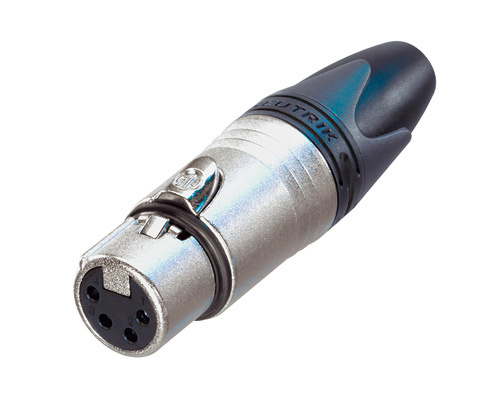

Neutrik 4-polige female XLR-kabelconnector.

• Uniek kooi-ontwerp van het female contact voor lage contactweerstand en hoge betrouwbaarheid
• Het female contact bevat een soldeerbarrière om te voorkomen dat soldeer in het contactkoppelingsgebied vloeit
• Female connector met verbeterde massieve metalen vergrendeling die groter en gemakkelijker te hanteren is
• Extra aardveercontacten voor betere behuizingsaardcontinuïteit
• Verbeterde trekonlasting van het klemtype biedt hogere uittrekkracht en maakt assemblage eenvoudiger en sneller
• Mantel met polyurethaan wartel biedt hoge bescherming tegen buigspanningen op de kabel
• Gekleurde ringen en mantels beschikbaar voor codering of identificatie
• Strak en ergonomisch ontwerp - waardevol en handig
• Robuuste behuizing in zinklegering spuitgietwerk, duurzaam en betrouwbaar
• De binnenste schroefdraad op de behuizing is goed beschermd tegen beschadiging

Specificaties:
Product

• Titel: NC4FXX
• Verbindingstype: XLR
• Geslacht: female

Elektrisch

• Capaciteit tussen contacten: ≤ 7 pF
• Contactweerstand: ≤ 3 mΩ
• Diëlektrische sterkte: 1,5 kVdc
• Isolatieweerstand: > 10 GΩ (initieel)
• Nominale stroom per contact: 10 A
• Nominale spanning: < 50 V

Mechanisch

• Kabel buitendiameter: 3.5 - 8.0 mm
• Insteekkracht: ≤ 20 N
• Uittrekkracht: ≤ 20 N
• Levensduur: > 1000 koppelcycli
• Draaddikte: max. 1.5 mm²
• Draaddikte: max. 16 AWG
• Bedrading: Soldeercontacten
• Vergrendeling: Lipvergrendeling

Materiaal

• Mantel: Polyurethaan
• Contactbekleding: 2 µm Ag over 2 µm Ni
• Contacten: Messing (CuZn39Pb3)
• Insert: Polyamide (PA 6.6 30 % GR)
• Vergrendelingselement: Zinklegering spuitgietwerk (ZnAl4Cu1) / Ck 67 (veer)
• Behuizing: Zinklegering spuitgietwerk (ZnAl4Cu1)
• Behuizingsbekleding: Nikkel
• Trekonlasting: Polyacetaal (POM)

Omgevingsfactoren

• Ontvlambaarheid: UL 94 HB
• Normovereenstemming: IEC 61076-2-103
• Beschermingsklasse: IP 40
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -30 °C tot +80 °C
