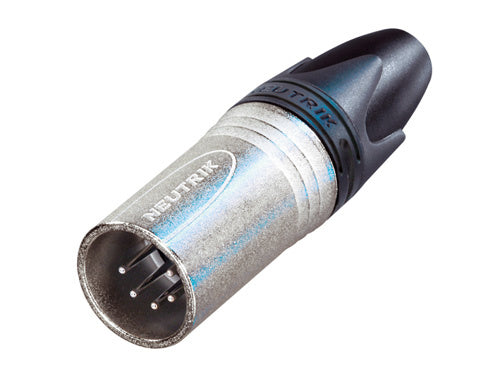

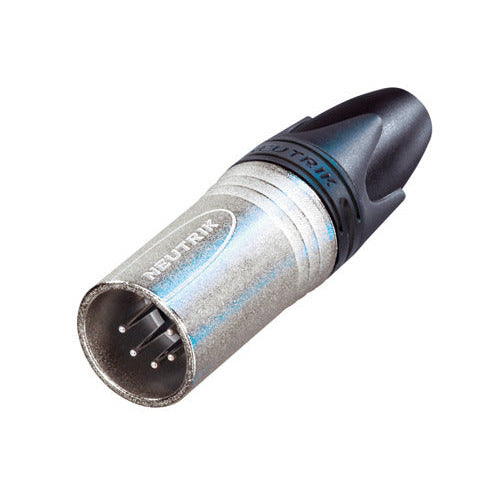

Neutrik 5-polige mannelijke XLR-kabelconnector.

• Mannelijke connector met verbeterde vergrendelingsuitsparing zonder "venster", robuustere behuizing verhoogt de duurzaamheid

• Verbeterde kabelklem van het chucktype biedt hogere uittrekkracht en maakt assemblage eenvoudiger en sneller

• Beschermkap met polyurethaan wartel geeft hoge bescherming tegen buigbelasting van de kabel

• Gekleurde ringen en beschermkappen beschikbaar voor codering of identificatie

• Strak en ergonomisch ontwerp – waardevol en handig in gebruik

• Robuuste zink-spuitgietbehuizing, duurzaam en betrouwbaar

• Interne schroefdraad op de behuizing is goed beschermd tegen beschadiging

Specificaties:
Product

• Benaming: NC5MXX

• Verbindingstype: XLR

• Geslacht: mannelijk

Elektrisch

• Capaciteit tussen contacten: ≤ 7 pF

• Contactweerstand: ≤ 3 mΩ

• Diëlektrische sterkte: 1,5 kVdc

• Isolatieweerstand: > 10 GΩ (initieel)

• Nominale stroom per contact: 7,5 A

• Nominale spanning: < 50 V

Mechanisch

• Kabel buitendiameter: 3.5 - 8.0 mm

• Insteekkkracht: ≤ 20 N

• Uittrekkracht: ≤ 20 N

• Levensduur: > 1000 steekverbindingscycli

• Draaddikte: max. 1.0 mm²

• Draaddikte: max. 18 AWG

• Bedrading: soldeercontacten

• Vergrendeling: klikvergrendeling

Materiaal

• Beschermkap: Polyurethaan

• Contactbekleding: 2 µm Ag over 2 µm Ni

• Contacten: Messing (CuZn39Pb3)

• Inzetstuk: Polyamide (PA 6.6 30 % GR)

• Vergrendelelement: Zink-spuitgiet (ZnAl4Cu1)

• Behuizing: Zink-spuitgiet (ZnAl4Cu1)

• Behuizingsbekleding: Nikkel

• Kabelklem: Polyacetaal (POM)

Omgevingskenmerken

• Ontvlambaarheid: UL 94 HB

• Normconformiteit: IEC 61076-2-103

• Beschermingsklasse: IP 40

• Soldeerbaarheid: Voldoet aan IEC 68-2-20

• Temperatuurbereik: -30 °C tot +80 °C
