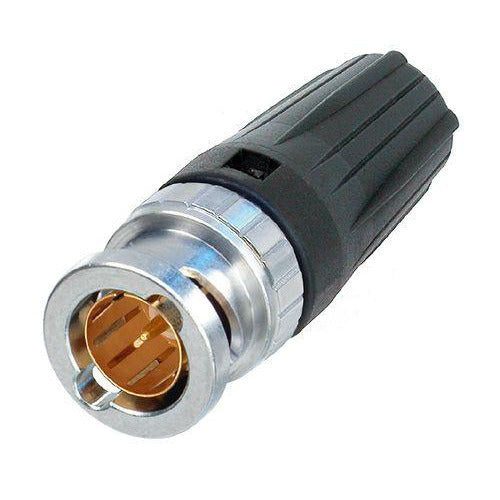

Neutrik BNC connector

De rearTWIST HD BNC-kabelconnector biedt een echt 75 Ω-ontwerp en is perfect geschikt voor HD-toepassingen.
De gepatenteerde rearTWIST-boot garandeert eenvoudige toegang, zelfs in toepassingen met hoge dichtheid, en biedt kleurcodering.

Kenmerken:

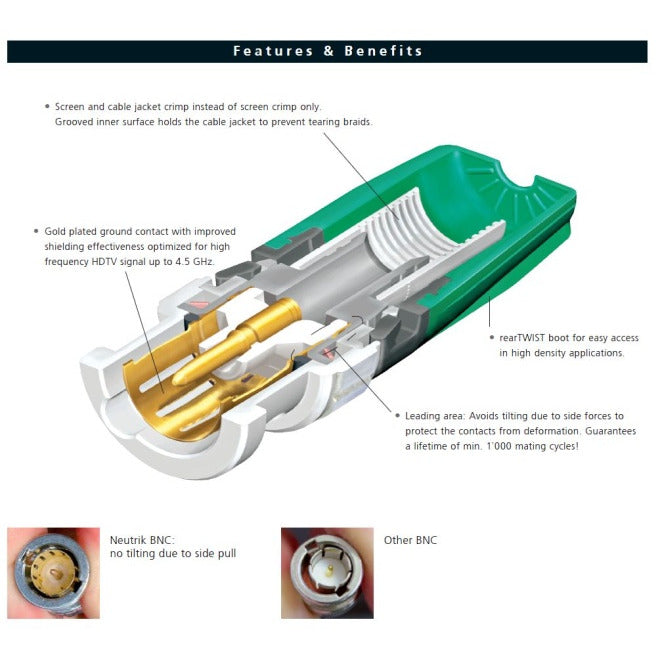

• “rearTWIST Principe” vergrendelen/ontgrendelen via de gemakkelijk bereikbare soft-touch boot (Patent DE 100 48507)
• Ideaal voor verdiepte doorvoerpanelen waarbij toegang tot de “voorzijde” van de connector een probleem kan zijn. Deze connectoren draaien van achteren en niet van voren.
• Echt 75 Ω-ontwerp voldoet aan de strenge HDTV / DVD-vereisten
• Geleidingszone: Voorkomt kantelen door zijdelingse krachten om contacten te beschermen tegen vervorming. Garandeert een levensduur van min. 1000 steekverbindingscycli!
• Nauwsluitende centrale peninsert biedt tactiele feedback
• Afscherming- en mantelcrimptechnologie voorkomt het probleem van een blootliggende aardingsvlecht op kabelassemblages
• Uitstekende kabelbescherming en -vasthoudkracht
• Nauwkeurig in Zwitserland gedraaide messingonderdelen voor uitzonderlijke duurzaamheid
• Accessoires omvatten kleurgecodeerde boots in 10 standaardkleuren, crimptang en matrijzen

Specificaties:
Product

• Titel: NBNC75BFG7
• Verbindingstype: BNC 75 Ω
• Geslacht: male

Elektrisch

• Contactweerstand: ≤ 3 mΩ (binnen)
• Contactweerstand: ≤ 2 mΩ (buiten)
• Diëlektrische sterkte: 1,5 kVdc
• Impedantie: 75 Ω
• Isolatieweerstand: > 5 GΩ
• Nominale spanning: <50 V

VSWR

• ≤1.050/>32 dB tot 1 GHz
• ≤1.065/>30 dB tot 2 GHz
• ≤1.100/>26 dB tot 3 Ghz

Mechanisch

• Kabel buitendiameter: 4.7 mm
• Kabelvasthoudkracht: > 30 N (midden)
• Crimpgrootte: 5 Hex crimp (afscherming) acc. MIL22520/5-43(B)
• Crimpgrootte (pen): 1,6 Square crimp (pen) acc. IEC 60803 (matrijs aanduiding 2)
• Insteekkracht: < 25 N
• Levensduur: > 1000 steekverbindingscycli
• Vergrendeling: Bajonet
• Kabelverankering: Mantelcrimping

Materiaal

• Contacten: Messing (CuZn35Pb2), 0.2 µm AuCo (middencontact)
• Insert: PTFE
• Behuizing: Messing (CuZn39Pb3)
• Behuizingscoating: Optalloy®

Omgeving

• Temperatuurbereik: -30 °C tot +85 °C
• Contactcrimpbaarheid: Voldoet aan IEC 60803 en IEC 60352-2
