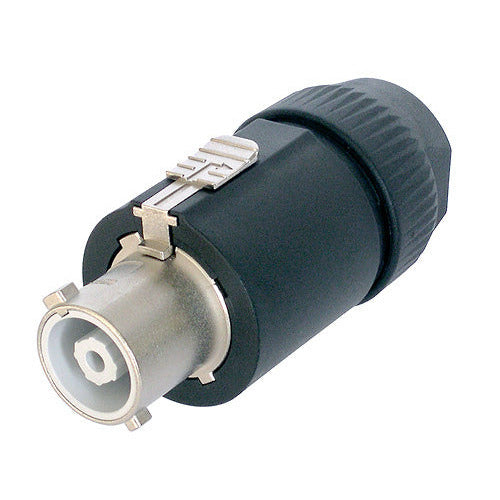

Neutrik powerCON 32 A kabelconnector.

De 32 A powerCON is een uiterst robuuste en betrouwbare vergrendelende enkelfasige wisselstroom-kabelconnector voor hoge stroomcapaciteit (32 A nominaal). Het systeem is ontworpen als een niet-genormaliseerd 3-polig verbindingssysteem zonder schakelcapaciteit, voor gebruik in krachtige distributiesystemen en voedingen voor professionele audio- en lichtapparatuur en -installaties.

Kenmerken:

• 250 V ac, 32 A enkelfasig (voor omgevingstemperaturen tot 35°C)
• Voorcontact voor beschermende aarding
• Snel en eenvoudig vergrendelsysteem ter voorkoming van onbedoeld loskoppelen
• Kabel buitendiameter: 8 - 20 mm
• Bedrading met schroefklemmen voor aders van 2.5 tot 6.0 mm² (AWG 14 - 10)
• Uitstekende kabelgeleiding en -bescherming
• Uiterst robuust en betrouwbaar
• VDE, UL, cUL en JET goedgekeurd

Specificaties:
Product

• Naam: NAC3FC-HC
• Verbindingstype: powerCON
• Geslacht: female

Elektrisch

• Contactweerstand: ≤ 3 mΩ
• Diëlektrische sterkte: 4 kVdc / 2.8 kVac
• Isolatieweerstand: > 10 GΩ (initieel)
• Nominale stroom per contact: 32 A (30A voor cUL)
• Nominale spanning: 250 V ac

Mechanisch

• Kabel buitendiameter: 8 - 20 mm
• Levensduur: > 1000 steekverbindingscycli
• Aderdikte: 2.5 - 6 mm²
• Aderdikte: 14 - 10 AWG
• Bedrading: schroefklemmen
• Vergrendeling: Quick Lock

Materiaal

• Contactbekleding: 4 µm Ag
• Contacten: Messing (CuZn39Pb3)
• Inzetstuk: Polyamide (PA 6.6 25 % GR)
• Vergrendelelement: Zinkspuitgietwerk (ZnAl4Cu1)
• Behuizing: Polyamide (PA 6 30 % GR)
• Trekontlasting: Polyacetaal (POM)

Omgeving

• Ontvlambaarheid: UL 94 HB
• Beschermingsklasse: IP 20 (gekoppeld)
• Veiligheidseisen: EN/IEC 61984
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -25 °C tot +70 °C
