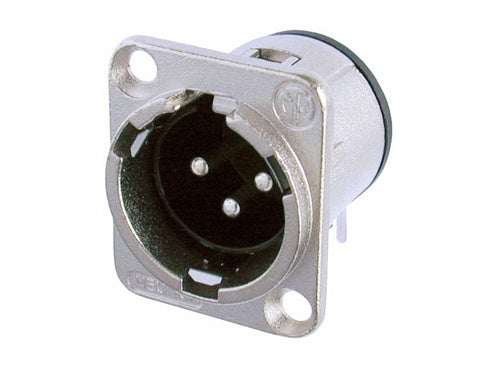

Neutrik 3-polige male XLR chassisconnector.

• Horizontale PCB-montage
• Behuizing: Nikkel
• Contacten: Zilver
• D-vormige metalen behuizing
• Optimale RF-bescherming dankzij 3 afschermcontacten
• Het insert is verwijderbaar van de achterzijde van de connector en wordt vergrendeld door een interne vergrendeling – waardoor de PCB kan worden gemonteerd en getest vóór de montage in de behuizing
• Montage aan voor- of achterpaneel

Specificaties:
Product

• Naam: NC3MD-H
• Verbindingstype: XLR
• Geslacht: male

Elektrisch

• Capaciteit tussen contacten: ≤ 4 pF
• Contactweerstand: ≤ 5 mΩ
• Doorslag spanning: 1,5 kVdc
• Isolatieweerstand: > 10 GΩ (initieel)
• Nominale stroom per contact: 6 A
• Nominale spanning: < 50 V

Mechanisch

• Insteekkracht: ≤ 20 N
• Uittrekkracht: ≤ 20 N
• Levensduur: > 1000 steek-/trakcycli
• Bedrading: Horizontale PCB-montage
• Vergrendeling: Klikvergrendeling
• Montagerichting: Achtermontage
• Chassisvorm: D

Materiaal

• Contactbekleding: 2 µm Ag over 2 µm Ni
• Contacten: Messing (CuZn35Pb2)
• Insert: Polyamide (PA 6.6 30 % GR)
• Vergrendelingselement: Staal Ck67
• Behuizing: Zinkspuitgietwerk (ZnAl4Cu1)
• Behuizingsbekleding: Nikkel

Omgeving

• Goedkeuringen: UL
• Brandbaarheid: UL 94 HB
• Normconformiteit: IEC 61076-2-103
• Beschermingsklasse: IP 40
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -30 °C tot +80 °C

Downloads:

• Productgids - Sectie XLR
• Tekening NC3MD-H
