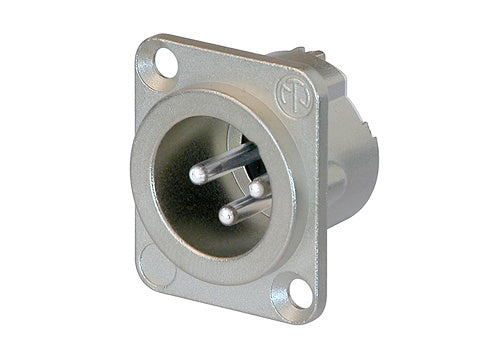

Neutrik 3-polige mannelijke XLR chassisconnector.

• Contacten: Zilver

• Behuizing: Nikkel

• Volledig metalen behuizing biedt optimale RF-bescherming en elektromagnetische afscherming

• Duplex aardcontact voor uitstekende contactintegriteit tussen chassis en kabelconnector

• De vergrendelbalk van de mannelijke connector vervangt het kunststof ontwerp door een volledig metalen versie, wat de uittrekkracht verbetert

• Grotere soldeer (cups) contacten voor eenvoudigere aansluiting

• Optionele verbinding om pin 1 eenvoudig met de chassismassa te verbinden

• D-vormige behuizing biedt installatiecompatibiliteit met de industriestandaard D-montagematen

Specificaties:
Product

• Titel: NC3MD-LX

• Verbindingstype: XLR

• Geslacht: mannelijk

Elektrisch

• Capaciteit tussen contacten: ≤ 4 pF

• Contactweerstand: ≤ 5 mΩ

• Diëlektrische sterkte: 1,5 kVdc

• Isolatieweerstand: > 10 GΩ (initieel)

• Nominale stroom per contact: 16 A

• Nominale spanning: < 50 V

Mechanisch

• Insteekkracht: ≤ 20 N

• Uittrekkracht: ≤ 20 N

• Levensduur: > 1000 steek-/trekcycli

• Draaddikte: max. 2,5 mm²

• Draaddikte: max. 14 AWG

• Bedrading: Soldeercontacten

• Vergrendeling: Vergrendelklink

• Chassisvorm: D

Materiaal

• Contactbekleding: 2 µm Ag over 2 µm Ni

• Contacten: Messing (CuZn35Pb2)

• Insert: Polyamide (PA 6.6 30 % GR)

• Vergrendelelement: Staal Ck67

• Behuizing: Zinkspuitgietwerk (ZnAl4Cu1)

• Behuizingsbekleding: Nikkel

Omgeving

• Ontvlambaarheid: UL 94 HB

• Normnaleving: IEC 61076-2-103

• Beschermingsklasse: IP 40

• Soldeerbaarheid: Voldoet aan IEC 68-2-20

• Temperatuurbereik: -30 °C tot +80 °C
