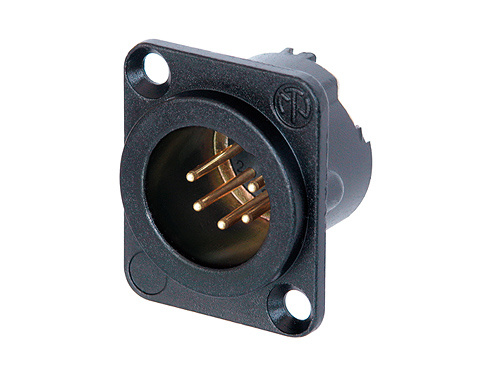

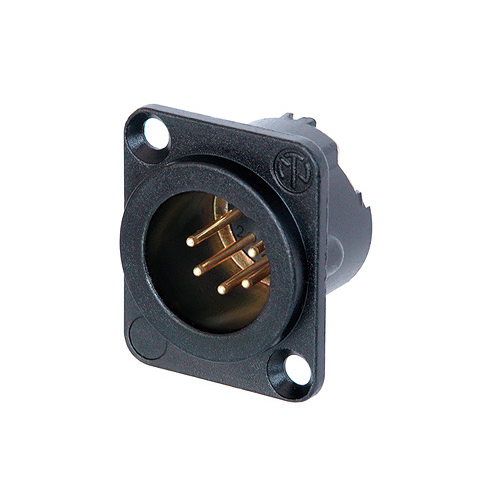

Neutrik 5-polige male XLR chassisconnector.

• Volledig metalen behuizing biedt optimale RF-bescherming en elektromagnetische afscherming
• Duplex aardcontact voor uitstekende contactintegriteit tussen chassis en kabelconnector
• Vergrendelingsstrip van de male connector vervangt het kunststof ontwerp door een volledig metalen versie, wat de uittrekkracht verbetert
• Grotere soldeercontacten (cups) voor eenvoudigere aansluiting
• Optionele verbinding om pin1 eenvoudig te koppelen aan chassisaarde
• D-vormige behuizing zorgt voor installatiecompatibiliteit met de industriestandaard D-montagematen
• Goudcontacten

Specificaties:
Product

• Titel: NC5MD-LX-B
• Verbindingstype: XLR
• Geslacht: male

Elektrisch

• Capaciteit tussen contacten: ≤ 7 pF
• Contactweerstand: ≤ 5 mΩ
• Diëlektrische sterkte: 1,5 kVdc
• Isolatieweerstand: > 10 GΩ (initieel)
• Nominale stroom per contact: 7,5 A
• Nominale spanning: < 50 V

Mechanisch

• Insteekkracht: ≤ 20 N
• Uittrekkracht: ≤ 20 N
• Levensduur: > 1000 steekverbindingscycli
• Draaddikte: max. 1.0 mm²
• Draaddikte: max. 18 AWG
• Bedrading: soldeercontacten
• Vergrendeling: klikvergrendeling
• Chassisvorm: D

Materiaal

• Contactbekleding: 0.2 µm Au hardlegering op 2 µm Ni
• Contacten: messing (CuZn35Pb2)
• Insert: polyamide (PA 6.6 30 % GR)
• Vergrendelelement: staal Ck67
• Behuizing: zinkgietlegering (ZnAl4Cu1)
• Behuizingsbekleding: zwart chroom

Omgeving

• Ontvlambaarheid: UL 94 HB
• Normconformiteit: IEC 61076-2-103
• Beschermingsklasse: IP 40
• Soldeerbaarheid: conform IEC 68-2-20
• Temperatuurbereik: -30 °C tot +80 °C
