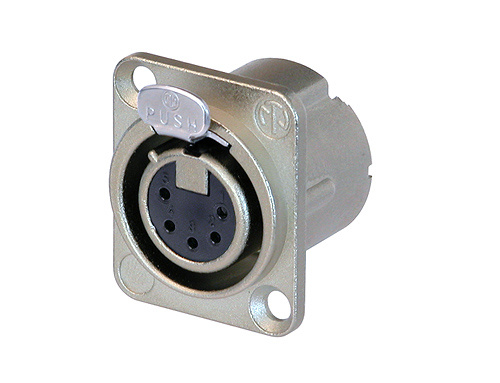

Neutrik 5-polige female XLR chassisconnector.

• Volledig metalen behuizing biedt optimale RF-bescherming en elektromagnetische afscherming
• Duplex aardcontact voor uitstekende contactintegriteit tussen chassis en kabelconnector
• Female contact bevat een soldeerbarriëre om te voorkomen dat soldeer in het contactkoppelingsgebied loopt
• Grotere soldeercontacten voor eenvoudigere aansluiting
• Optionele verbinding om pin 1 eenvoudig aan te sluiten op chassisaarde
• D-vormige behuizing zorgt voor installatiecompatibiliteit met de industrie-standaard D-montagematen
• Beschikt over een compacte, volledig metalen behuizing met een ingenieus duplex aardcontact

Specificaties:
Product

• Titel: NC5FD-LX
• Verbindingstype: XLR
• Geslacht: female

Elektrisch

• Capaciteit tussen contacten: ≤ 7 pF
• Contactweerstand: ≤ 5 mΩ
• Diëlektrische sterkte: 1,5 kVdc
• Isolatieweerstand: > 10 GΩ (initieel)
• Nominale stroom per contact: 7,5 A
• Nominale spanning: < 50 V

Mechanisch

• Insteekkkracht: ≤ 20 N
• Uittrekkracht: ≤ 20 N
• Levensduur: > 1000 koppelcycli
• Draaddikte: max. 1.0 mm²
• Draaddikte: max. 18 AWG
• Bedrading: Soldeercontacten
• Vergrendeling: Klikvergrendeling
• Chassisvorm: D

Materiaal

• Contactbekleding: 2 µm Ag over 2 µm Ni
• Contacten: Messing (CuZn39Pb3)
• Insert: Polyamide (PA 6.6 30 % GR)
• Vergrendelelement: Staal Ck67
• Behuizing: Zinkspuitgiet (ZnAl4Cu1)
• Behuizingsbekleding: Nikkel

Omgeving

• Ontvlambaarheid: UL 94 HB
• Normnaleving: IEC 61076-2-103
• Beschermingsklasse: IP 40
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -30 °C tot +80 °C
