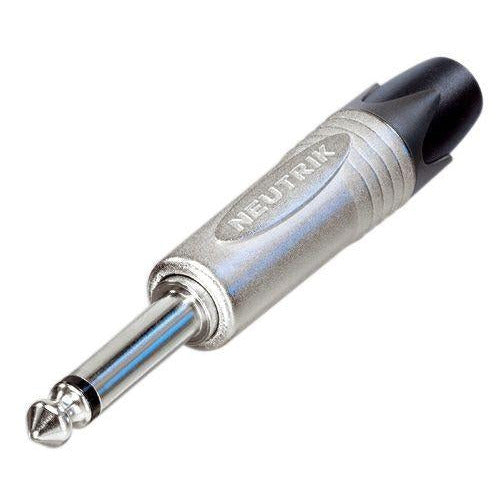

Neutrik 1/4" professionele telefoonplug, 2-polig, nikkel contacten, nikkel behuizing.

• Deze robuuste professionele telefoonplug-serie verbetert het ontwerp van de bestaande C-serie door de dunste beschikbare A-gauge 1/4"-plug te bieden met een unieke Neutrik chuck-type trekontlasting op de markt. De slanke behuizing met een breedte van 14.5 mm voldoet aan de meest recente vereisten voor de hoogste dichtheid jackfields (15.88mm jack-steek).
• Het nauwkeurig gefreesd éénstuk tipcontact zonder klinknagels maakt het uniek en voorkomt vastlopen in een bus of het afbreken van de tip.
• De Plug X Series is geschikt voor alle toepassingen zoals gitaartoepassingen, audiokabels, snakes, luidsprekers, versterkers en mengpanelen.

Kenmerken:

• Extra slanke 1/4"-plug voor de hoogste inbouwdichtheid
• Robuuste spuitgietbehuizing in stijlvol design
• Bewezen chuck-type trekontlasting voor betrouwbare kabelborging
• Strak design voor optimaal gebruiksgemak
• Nauwkeurig gefreesd éénstuk contacten – voorkomt vastlopen van het tipcontact

Specificaties:
Product

• Typenaam: NP2X
• Verbindingstype: Plug
• Geslacht: male

Elektrisch

• Contactweerstand: afhankelijk van de tegenconnector mΩ
• Doorslag spanning: 1 kVdc
• Isolatieweerstand: > 2 (initieel) GΩ ≥ 1 GΩ (na vochtwarmtetest)
• Nominale stroom per contact: afhankelijk van de tegenconnector A
• Nominale spanning: < 50 V

Mechanisch

• Kabel buitendiameter: 4 - 7 mm
• Levensduur: > 1000 steek- en trekcycli
• Draaddikte: 1 mm²
• Draaddikte: 18 AWG
• Bedrading: Soldeercontacten

Materiaal

• Bus: Polyacetaal (POM) + PU
• Contactbekleding: 2 µm Ni (Su)
• Contacten: Messing (CuZn39Pb3)
• Insert: Polyamide (PA 6.6 30 % GR)
• Behuizing: Zinkspuitgiet (ZnAl4Cu1)
• Behuizingsbekleding: Nikkel
• Trekontlasting: Polyacetaal (POM)

Milieu

• Normeringen: IEC 60603-11 / EIA RS-453
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -20 °C tot +65 °C
