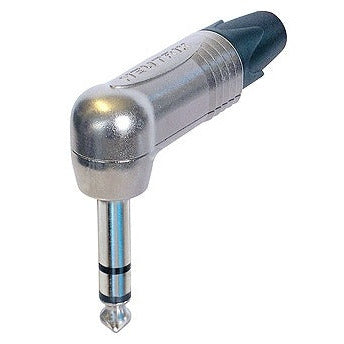

Neutrik 3-polige haakse 1/4" professionele phone plug, nikkelen contacten, nikkelen behuizing

• De heavy duty professionele phone plug-serie verbetert het ontwerp van de bestaande C-serie door de dunste beschikbare A-gauge 1/4"-plug met unieke Neutrik chuck-type trekontlasting op de markt aan te bieden. De slanke behuizing met een breedte van 14,5 mm voldoet aan de meest recente vereisten voor de hoogste dichtheid jackfields (15,88 mm jack-steek).
• Het nauwkeurig gefreesd eendelig tipcontact zonder klinknagels maakt het uniek en voorkomt vasthaken in een aansluiting of het afbreken van de tip.
• De Plug X Series is geschikt voor alle toepassingen zoals gitaartoepassingen, audiokabels, snakes, luidsprekers, versterkers en mengpanelen.

Kenmerken:

• Volledig metalen behuizing elimineert de kunststof afdekkap van de voorganger NP*RCS en verbetert de duurzaamheid en EMI-bescherming verder
• Extra slanke 1/4"-plug voor de hoogste inpakdichtheid
• Robuuste spuitgietbehuizing in stijlvol ontwerp
• Beproefde chuck-type trekontlasting voor betrouwbare kabelbeveiliging
• Strak ontwerp voor optimaal gebruiksgemak
• Nauwkeurig gefreesd eendelig contacten - voorkomt vasthaken van het tipcontact

Specificaties:
Product

• Titel: NP3RX
• Verbindingstype: Plug
• Geslacht: male

Elektrisch

• Contactweerstand: afhankelijk van de tegenconnector mΩ
• Doorslagsterkte: 1 kVdc
• Isolatieweerstand: > 2 GΩ (initieel)
• Nominale stroom per contact: afhankelijk van de tegenconnector A
• Nominale spanning: < 50 V

Mechanisch

• Kabel buitendiameter: 4 - 7 mm
• Levensduur: > 1000 steek-/trekkcycli
• Draaddikte: 1 mm²
• Draaddikte: 18 AWG
• Bedrading: Soldeercontacten

Materiaal

• Bus: Polyacetaal (POM) + PU
• Contactbekleding: 2 µm Ni (Su)
• Contacten: Messing (CuZn39Pb3)
• Insert: Polyamide (PA 6.6 30 % GR)
• Behuizing: Zinkspuitgiet (ZnAl4Cu1)
• Behuizingsbekleding: Nikkel
• Trekontlasting: Polyacetaal (POM)

Omgevingsfactoren

• Normconformiteit: IEC 60603-11 / EIA RS-453
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -20 °C tot +65 °C
