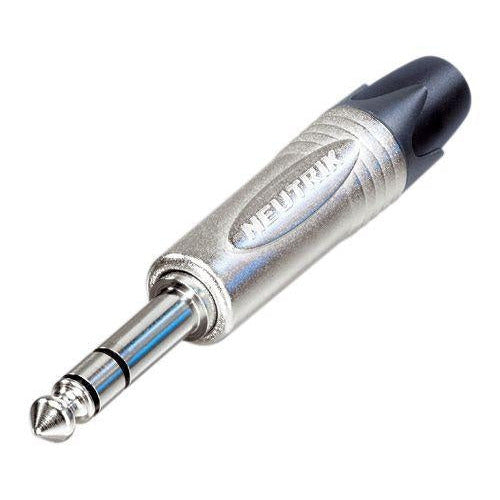

Neutrik 3-polige 1/4" professionele telefoonplug met vernikkelde contacten en vernikkelde behuizing.

• De heavy duty professionele telefoonplug-serie verbetert het ontwerp van de bestaande C-serie door de dunste beschikbare A-gauge 1/4"-plug te bieden met de unieke Neutrik-chucktype trekontlasting op de markt. De slanke behuizing met een breedte van 14,5 mm voldoet aan de meest recente vereisten voor de hoogste dichtheid jackfields (15,88 mm jack pitch).
• Het nauwkeurig gefreesd eendelig tipcontact zonder klinknagels maakt het uniek en voorkomt vasthaken in een aansluiting of het afbreken van de tip.
• De Plug X Series is geschikt voor alle toepassingen zoals gitaartoepassingen, audiokabels, snakes, luidsprekers, versterkers en mengpanelen.

​​Kenmerken:

• Extra slanke 1/4"-plug voor de hoogste inpakdichtheid
• Robuuste spuitgietbehuizing in stijlvol design
• Bewezen chucktype trekontlasting voor betrouwbare kabelborging
• Strak design voor optimaal gebruiksgemak
• Precisie gefreesd eendelig contact – voorkomt vasthaken van het tipcontact

Specificaties:
Product:

• TypeaanduidingNP3X
• VerbindingstypeStekker
• Geslachtmannelijk

Elektrisch:

• Contactweerstand: afhankelijk van de tegenconnector mΩ
• Diëlektrische sterkte: 1 kVdc
• Isolatieweerstand: > 2 GΩ (initieel)
• Nominale stroom per contact: afhankelijk van de tegenconnector A
• Nominale spanning: < 50 V

Mechanisch:

• Kabel buitendiameter: 4 - 7 mm
• Levensduur: > 1000 steekverbindingscycli
• Draaddoorsnede: 1 mm²
• Draaddoorsnede: 18 AWG
• Bedrading: Soldeercontacten

Materiaal:

• Bus: Polyacetaal (POM) + PU
• Contactbekleding: 2 µm Ni (Su)
• Contacten: Messing (CuZn39Pb3)
• Insert: Polyamide (PA 6.6 30 % GR)
• Behuizing: Zinkspuitgiet (ZnAl4Cu1)
• Behuizingsbekleding: Nikkel
• Trekontlasting: Polyacetaal (POM)

Omgeving:

• Normnaleving: IEC 60603-11 / EIA RS-453
• Soldeerbaarheid: Voldoet aan IEC 68-2-20
• Temperatuurbereik: -20 °C tot +65 °C
